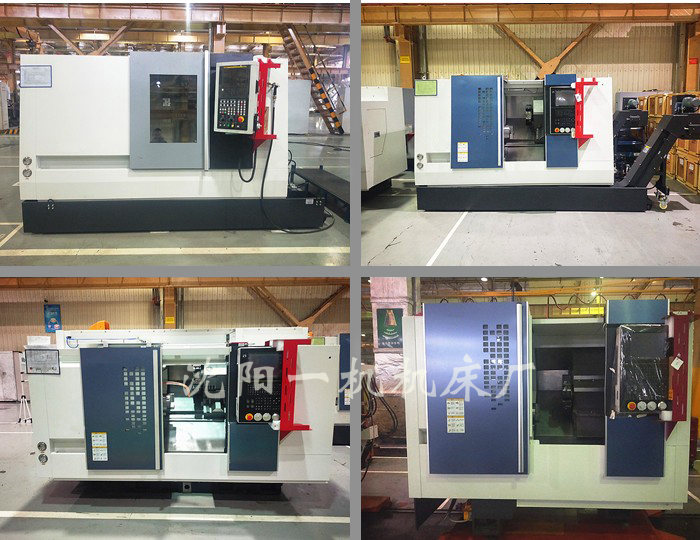

斜床身数控车床T2系列
咨询服务热线：13322453657
| 项目 | 单位 | T2平台 |
| T2B | T2C | T2Cm | T2S | T2Sm |
| 床身上最大回转直径 | mm | 420 | 560 | 560 | 560 | 560 |
| 最大切削长度 | mm | 350 | 500 | 500 | 340/490/990 | 490 |
| 标准车削直径 | mm | 220 | 280 | 280 | 350 | 320 |
| 最大车削直径 | mm | 280 | 320 | 320 | 350 | 320 |
| 滑板上最大回转直径 | mm | 360 | 360 | 360 | 360 | 360 |
| 主轴头型式 |
| A2-5 | A2-6 | A2-6 | A2-8 | A2-8 |
| 主轴孔直径 | mm | 56 | 65 | 65 | 80 | 80 |
| 最大通过棒料直径 | mm | 44 | 50 | 50 | 66 | 66 |
| 主轴转速范围 | r/min | 5000 | 30-4500 | 30-4500 | 30-4000 | 30-4000 |
| 主电机输出功率（连续/15分钟） | kw | 7.5/11 | 11/15 | 11/15 | 15/18.5 | 15/18.5 |
| 主轴最大输出扭矩(15分钟） | Nm | 125 | 235 | 235 | 290 | 290 |
| 卡盘直径 | inch | 6" | 8" | 8" | 10" | 10" |
| X/Z轴快移速度 | m/min | 30 | 30 | 30 | 30 | 30 |
| X轴行程 | mm | 175 | 200 | 200 | 200 | 200 |
| Z轴行程 | mm | 410 | 560 | 560 | 410/560/1060 | 560 |
| 尾座体行程 | mm | 300 | 450 | 450 | `-/450/700 | 560 |

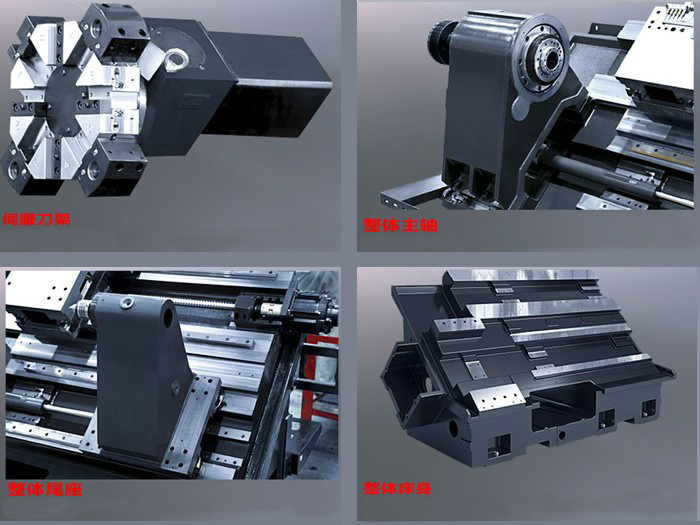

| 刀架型式 |
| 8工位卧式伺服刀架 | 8工位卧式伺服刀架 | 8工位卧式伺服刀架 | 8工位卧式伺服刀架 | 8工位卧式伺服刀架 |
| 刀具尺寸 | mm | 25*25/Ø40 | 25*25/Ø40 | 25*25/Ø40 | 25*25/Ø40 | 25*25/Ø40 |
| 加工精度 |
| IT6 | IT6 | IT6 | IT6 | IT6 |
| 定位精度 | X轴 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Z轴 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| C轴 | mm | `- | `- | 40" | `- | 40" |
| 重复定位精度 | X轴 | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 |
| Z轴 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| C轴 | mm | `- | `- | 28" | `- | 28" |
| 最大承重 | 盘类/轴类 | kg | 100/200 | 200/500 | 200/500 | 200/600 | 200/600 |
| 机床重量 | 主机 | kg | 3000 | `- | `- | 3700 | `- |
| 4000 | 4000 | 4200 | 4200 |
| `- | `- | 5000 | `- |
| 中心高(距床身底面) | mm | 1050 | 1050 | 1050 | 1050 | 1050 |
| 机床外形 | 长*宽*高 | mm | 2000*1525*1750 | `- | `- | 2500*1860*1850 | `- |
| 2790*1860*1850 | 2790*1860*1850 | 2790*1860*1850 | 2790*1860*1850 |
| `- | `- | 3250*1860*1850 |
|
