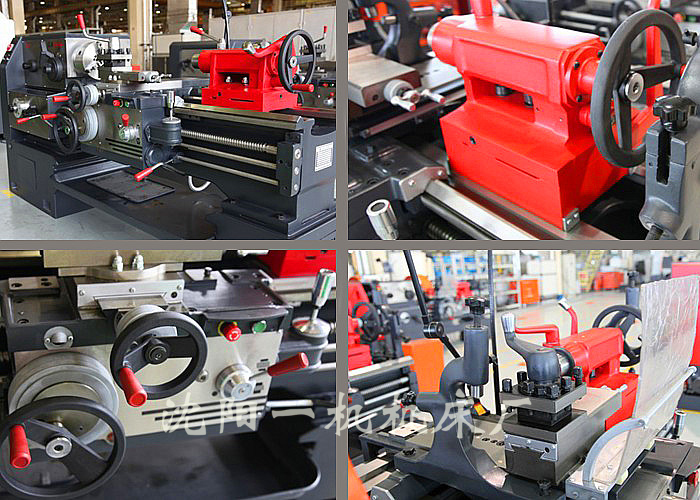

普通车床CA6136系列
咨询服务热线：13322453657
| 项目 | 单位 | CA6136-2 | CA6236-2 | CA6136 | CA6236 |
| 床身上最大回转直径 | mm | φ360 | φ360 | φ360 | φ360 |
| 床鞍上最大回转直径 | mm | φ210 | φ210 | φ210 | φ210 |
| 马鞍槽内回转直径 | mm |
| φ500 |
| φ500 |
| 马鞍槽内有效利用长度 | mm |
| 160 |
| 160 |
| 最大加工长度 | mm | 650/850 | 650/850 | 650/850 | 650/850 |
| 主轴孔 | mm | φ53 | φ53 | φ53 | φ53 |
| 主轴头型式 | mm | C6 | C6 | C6 | C6 |
| 主轴正转 | r/min | 12级正45-2000 | 12级正45-2000 | 12级正37-1600 | 12级正37-1600 |
| 主轴反转 | r/min | 12级反45-2000 | 12级反45-2000 | 6级反102-1570 | 6级反102-1570 |
| 横向进给种数 | mm | 20 | 20 | 40 | 40 |
| 纵向进给种数 | mm | 20 | 20 | 40 | 40 |
| 横向进给范围 | mm | 0.04-0.88 | 0.04-0.88 | 0.04-1.28 | 0.04-1.28 |
| 纵向进给范围 | mm | 0.05-1.12 | 0.05-1.12 | 0.05-1.6 | 0.05-1.6 |
| 螺纹种类 |
| 公制 | 公制 | 公制 | 公制 |
| 英制 | 英制 |
| 模数 | 模数 |
| 径节 | 径节 |
| 加工螺纹种数 | 种 | 19 | 19 | 19 | 19 |
| 29 | 29 |
| 14 | 14 |
| 24 | 24 |
| 加工螺纹范围 | mm | 0.5-10 | 0.5-10 | 0.5-10 | 0.5-10 |
| 1 3/4-40 1/n" | 1 3/4-40 1/n" |
| 0.25-5 | 0.25-5 |
| 3 1/2-80 π/n" | 3 1/2-80 π/n" |
| 刀架横向行程 | mm | 200 | 200 | 200 | 200 |
| 小刀架行程 | mm | 120 | 120 | 120 | 120 |
| 尾台套筒外圆直径 | mm | 55 | 55 | 55 | 55 |
| 尾台套筒移动量 | mm | 140 | 140 | 140 | 140 |
| 主电机功率 | kW | 4 | 4 | 4 | 4 |
| 机床重量(净重/毛重) | kg | 1380/2350 | 1450/2450 | 1400/2450 | 1400/2450 |
| 机床外形尺寸(长×宽×高) | mm | 750 | 1992×1000×1170 | 1992×1000×1170 | 1992×1000×1170 |
| 1000 | 2242×1000×1170 | 2242×1000×1170 | 2242×1000×1170 |
| 包装箱尺寸 | mm | 750 | 2300×1300×1595 | 2300×1300×1595 | 2300×1300×1595 |
| 1000 | 2550×1300×1595 | 2550×1300×1595 | 2550×1300×1595 |
